HDMI

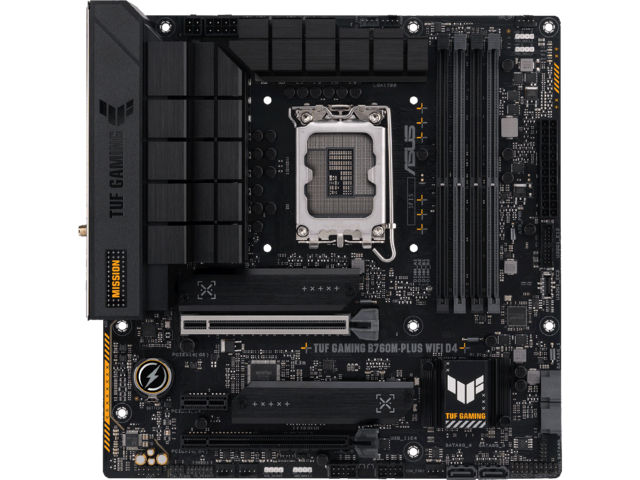

TUF GAMING B760M-PLUS WIFI D4 използва всички основни елементи на най-новите процесори Intel® и ги комбинира с готови за игра функции и доказана издръжливост. Разработена с компоненти от военен клас, усъвършенствано решение за захранване и цялостна система за охлаждане, тази дънна платка надминава очакванията със солидна производителност за маратонски игри. Дънните платки TUF GAMING също така преминават през строги тестове за издръжливост, за да се гарантира, че могат да се справят с условия, в които други могат да се провалят. От естетическа гледна точка този модел включва релефна табелка с име и геометрични елементи на дизайна, за да отрази надеждността и стабилността, които определят серията TUF GAMING.
12+1 захранващи стъпала DrMOS с увеличени радиатори на VRM
PCIe® 5.0 за видеокарти
поддръжка на DDR4 памет
USB 3.2 Gen 2x2 Type-C® и хедър за USB 3.2 Gen 1 Type-C® на предния панел
2.5 Gb Ethernet
WiFi 6
Двупосочно шумопотискане с AI

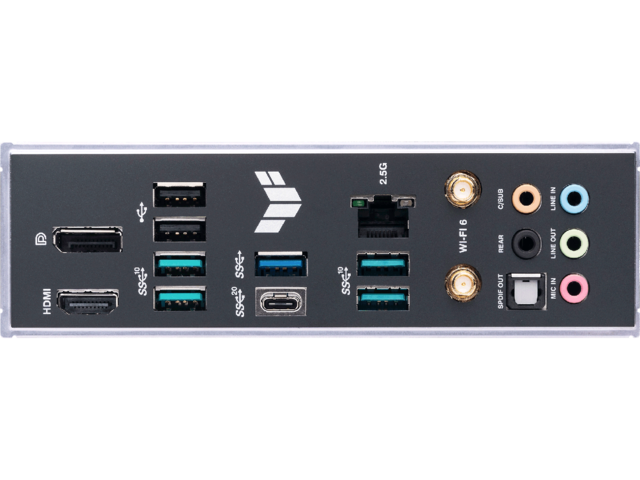

1
HDMI
2
DisplayPort
3
2 x USB 3.2 Gen 2
4
2 x USB 2.0
5
1 x USB 3.2 Gen 1
6
1 x USB 3.2 Gen 2x2 Type-C®
7
2 x USB 3.2 Gen 2
8
Realtek 2.5G Ethernet
9
Wi-Fi 6
10
Optical S/PDIF out port
11
5 x Audio jacks
12
1 x PCIe 5.0 x16 @CPU
- ASUS SafeSlot Core+
1 x PCIe 4.0 x16 (max. @x4) @PCH
1 x PCIe 4.0 x1
13
Realtek® 7.1-ch Audio CODEC
» Exclusive DTS Audio Processing
» Audio Shielding
» Premium audio capacitors
» Dedicated audio PCB layers
14
ProCool Connectors
15
3 x Addressable Gen 2 RGB headers
1 x Aura RGB Header
16
12+1 DrMos Power Stages
17
DDR4
ASUS Optimem II
18
Intel® Socket LGA1700 for 13th Gen
Intel® Core™ Processors
19
1 x Front USB 3.2 Gen 1
20
1 x Front USB 3.2 Gen 1 Type-C® Port
21
2 x M.2 2280 PCIe 4.0 x 4
22
4 x SATA 6Gb/s ports
23
B760 chipset
24
4 x Front USB 2.0
25
1 x Thunderbolt™ (USB4®) header
Дънните платки TUF GAMING B760M разполагат с гъвкави инструменти за настройка на всеки аспект на вашата система, които позволяват настройки на производителността, за да съответстват на начина, по който играете.
Функцията "Пестене на енергия" съдържа няколко настройки, с които лесно може да се оптимизира консумацията на енергия и да се спести максимално енергия. Можете да активирате ограничение на мощността на процесора, да затъмните осветлението Aura и да настроите профила на вентилатора в режим на пестене на енергия. Можете също така да превключвате плана за пестене на енергия, който е вграден в Microsoft Windows.
Известният BIOS UEFI на ASUS предоставя всичко необходимо за конфигуриране, настройка и настройване на вашата система. Той предлага интелигентно опростени опции за начинаещите "Направи си сам" и изчерпателни функции за опитните ветерани.
Интуитивният режим Advanced, предлаган чрез UEFI, ви позволява да поемете пълен контрол. Вградената функция за търсене улеснява намирането на опции, а различните разширени функции ви позволяват интелигентно да правите нюансирани настройки, така че да можете да наберете производителността точно както искате.
Режимът EZ показва важни настройки и статистически данни и предлага ръководства, функционалност за плъзгане и пускане и прилагане на важни настройки с едно кликване - всичко това ви помага да настроите и пуснете в действие платформата си за нула време.
Ексклузивният софтуер Armoury Crate на ASUS централизира управлението на всички поддържани продукти за игри. Един интуитивен интерфейс ви позволява да персонализирате RGB осветлението за всички съвместими устройства и да ги свържете с Aura Sync за унифицирано осветление. Той също така показва информация от и дава възможност за управление на нарастващата хардуерна екосистема. Armoury Crate също така дава възможност за лесна регистрация на продукти и разполага с раздел с новини, за да поддържа връзка с геймърската общност.
С усъвършенствано захранване и цялостни опции за охлаждане за захранване на най-новите процесори на Intel, както и с поддръжка на памет DDR4 и памет за съхранение PCIe 4.0, TUF GAMING B760M-PLUS D4 е идеалната основа за следващата ви платформа за битки с Intel.
12+1 захранващи стъпала, комбиниращи високо- и нискочестотни MOSFETS и драйвери в един пакет, за да осигурят мощност, ефективност и стабилна производителност за всички съвместими процесори на Intel.
PCB-то бързо разсейва топлината около регулаторите на напрежение, за да подобри цялостната стабилност на системата и да осигури на процесора повече възможности за овърклок.
В сравнение с повечето захранващи входове, конекторите ASUS ProCool са изработени в съответствие със строги спецификации, за да осигурят пълен контакт със захранващите кабели на захранването. Полученият в резултат по-нисък импеданс помага за предотвратяване на горещи точки и повреда на конектора.
*Теоритичната стойност е само за справка.
Сертифицираните дросели TUF от военен клас осигуряват стабилно захранване на процесора, като подобряват стабилността на системата.
Черните метални кондензатори TUF 5K осигуряват 52% по-широк температурен толеранс и 2,5 пъти по-дълъг живот от стандартните кондензатори за дънни платки.
Вграденият модул за регулиране на напрежението (VRM) на Digi+ е един от най-добрите в индустрията, оптимизиран за изключително плавно и чисто подаване на енергия към процесора по всяко време.
Подобренията в дизайна на маршрутизацията на трасето осигуряват на най-новите процесори на Intel по-добър достъп до пропускателната способност на паметта. Технологията ASUS OptiMem II внимателно картографира трасетата на сигналите на паметта през различните слоеве на печатната платка, за да намали разстоянието на трасето, и добавя екраниращи зони, които значително намаляват пречупванията.
Двата PCIe 4.0 M.2 слота поддържат до две 2280 устройства, а скоростта на пренос на данни е до 64 Gbps чрез PCIe® 4.0, което позволява по-бързо зареждане и зареждане на приложения с операционни системи или дискове с приложения.
Обширната повърхност на този радиатор покрива VRM и дроселите, за да подобри разсейването на топлината.
Всички M.2 слотове имат специални радиатори, които поддържат оптимални работни температури на M.2 SSD дисковете, за да гарантират постоянна производителност и надеждност.
Дънните платки TUF GAMING B760M разполагат с цялостен контрол на вентилаторите, който може да се конфигурира чрез помощната програма Fan Xpert 2+ в Armoury Crate или чрез всепризнатия BIOS UEFI на ASUS.
Всеки хедър може да бъде настроен да следи и реагира на три конфигурируеми от потребителя топлинни сензора за охлаждане, базирано на работното натоварване, а всички настройки могат лесно да се управляват от Fan Xpert 2+ или чрез UEFI.
Интегрираната система за управление на AIO дава възможност за пълен контрол на водните помпи PWM или DC, което я прави идеална за персонализирани или самостоятелни настройки за охлаждане.
Специална интегрална схема защитава всеки хедър на вентилатора от излишна топлина и електрически токове.
Всички вградени хедери за вентилатори на шасито поддържат автоматично разпознаване на вентилатори с ШИМ или постоянен ток.
TUF-GAMING B760M-PLUS D4 достига нови висоти на потенциала за производителност с най-новата версия на PCI Express, докато арсеналът от USB портове включва две връзки Type-C, а Thunderbolt 4 разширява съвместимостта и пропускателната способност още повече.
1. USB 3.2 Gen 2x2 Type-C
2. PCIe 5.0
3. Front USB3.2 Gen 1 Type-C®
4. Thunderbolt™(USB4®) Support
Линията TUF GAMING предлага лесна настройка за всички конфигуратори. Екосистемата TUF GAMING Alliance осигурява съвместимост, докато Armoury Crate разполага с Fan Xpert 2+, информация за хардуера, двупосочно AI шумопотискане, RGB опции и настройки на периферните устройства. Тази платформа разполага с интуитивни инструменти за изграждане и оптимизиране на мечтаните платформи.
TUF GAMING Alliance е сътрудничество между ASUS и надеждни марки за компютърни компоненти, за да се гарантира съвместимостта на широк спектър от части, като например компютърни кутии, захранвания, процесорни охладители, комплекти памет и др. С редовното добавяне на нови партньорства и компоненти TUF GAMING Alliance ще продължи да се развива още по-силно.
SafeSlot Core+ е подсилена метална обвивка, добавена към PCIe слота, за да се запази картата здраво инсталирана. Тъй като PCIe 5.0 е два пъти по-бърз от PCIe 4.0, ASUS усъвършенства SMT производствените процеси за по-бързия SafeSlot - всичко това, за да гарантира на потребителите най-високите възможни скорости на предаване на данни. Освен това е добавена обвивката ASUS SafeDIMM, която поддържа и защитава модулите памет на избрани дънни платки ASUS, като ви дава възможност да поставяте модулите с бързина, точност и увереност.
ESD Guards удължават живота на компонентите, като същевременно предотвратяват повреди от електростатичен разряд, осигурявайки защита до +/- 10 kV при въздушен разряд и +/- 6 kV при контактен разряд - значително надвишаващи съответните индустриални стандарти от +/- 6 kV и +/- 4 kV. Повърхностно монтираните TVS диоди в двоен редови пакет помагат за защита на компютъра от скокове на напрежението.
Дънните платки TUF GAMING имат устойчив на корозия заден I/O панел от неръждаема стомана, свързан с хромов оксид, който осигурява три пъти по-дълъг живот от традиционните панели. Благодарение на тази защитна функция дънните платки TUF GAMING преминаха 72-часови тестове със солена мъгла, докато други марки преминаха само 24-часови тестове.
Иновативната ключалка Q-Latch улеснява инсталирането или изваждането на SSD M.2, без да са необходими специални инструменти. Дизайнът използва прост заключващ механизъм за закрепване на M.2 SSD, като по този начин се елиминира нуждата от винтове.
Специализираните винтове за M.2 слота намаляват риска от изпускане или изгубване на винт някъде в кутията по време на свалянето на M.2 радиатора.
Вградените светлини за отстраняване на неизправности Q-LED дават на създателите на компютри бърз индикатор, който потвърждава, че ключовите компоненти - процесор, RAM, графична карта, устройства за съхранение - функционират нормално по време на стартиране.
Дънните платки TUF GAMING B760M осигуряват пълен с функции високопроизводителен гейминг пакет, с ултрабърза мрежа за по-плавен онлайн геймплей, неподправено аудио с позиционни сигнали за FPS игри и вградено RGB осветление, което се синхронизира с приложеното оборудване, за да персонализирате атмосферата на игрите.

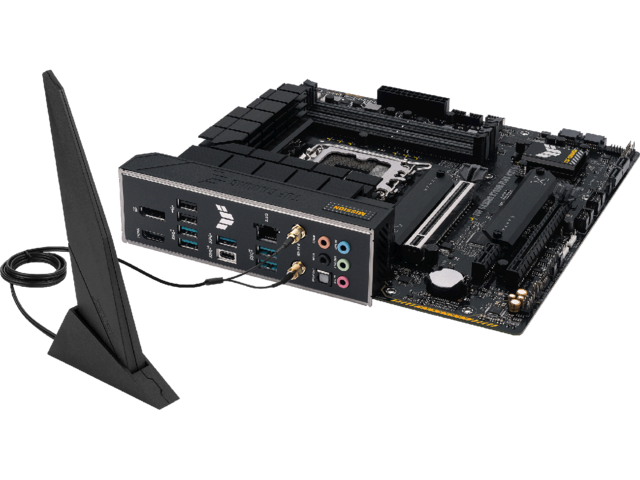

Модулът Intel WiFi 6 е съвместим със стандарта 802.11ax и повишава теоретичната максимална честотна лента до невероятните 2,4 Gbps*. Може би по-важното за потребителите на енергия е, че той е оптимизиран за по-ефективна работа в пренаселени мрежи с много конкурентен трафик. Свържете дънната си платка с маршрутизаторите ASUS WiFi 6, за да изпитате напълно мрежовия потенциал на WiFi 6.
Вграденият 2,5 Gb Ethernet повишава нивото на вашата LAN връзка с подобрена до 2,5 пъти широчина на честотната лента. Като използвате съществуващия си LAN кабел, можете да се възползвате от това подобрение на мрежата, за да играете по-плавно и без забавяне, да предавате незабавно видеоклипове с висока резолюция и да се наслаждавате на по-бърз трансфер на файлове.
Тази мощна ексклузивна програма на ASUS използва огромна база данни с дълбоко обучение, за да намали фоновия шум от микрофона* и входящия звук, като същевременно запазва гласовете. Разсейващото тракане на клавиатурата, щракането на мишката и други околни шумове се заглушават, за да можете да чувате и да бъдете чути с отлична яснота по време на игра или разговори.
*Необходим е аудиоразклонител (Y-кабел за 3,5-милиметров аудио жак), когато използвате 3,5-милиметрови слушалки.
Уникалният аудиокодек, разработен в тясно сътрудничество с Realtek за дънните платки TUF GAMING B760M, се отличава с безпрецедентното съотношение сигнал/шум 98 dB за стереолинейния изход, което осигурява безупречно качество на звука.
DTS® Audio Processing подобрява аудио изживяването на геймърските слушалки и високоговорители, като намалява изкривяванията и осигурява по-дълбок бас, така че игрите, филмите и музиката звучат по-добре. Тя също така ви позволява да персонализирате аудио настройките.
Трите адресируеми RGB хедъра Gen 2 поддържат до 500 светодиода на RGB устройства Gen 2, което дава възможност на Aura Sync автоматично да адаптира светлинните ефекти в цялата ви система. Новите хедъри също така предлагат пълна обратна съвместимост със съществуващото оборудване Aura Sync.
*Спецификациите и функциите варират в зависимост от модела, всички изображения са илюстративни. Моля, вижте раздела Технически характеристики за пълни подробности.
Марка | ASUS |
---|---|
Серия | ASUS B760 |
Платформа | Intel |
Сокет | LGA 1700 |
Чипсет | Intel B760 |
Описание |
Интерфейси:
Wireless & Bluetooth:
Памет:
Слотове за разширение:
Съхранение: Поддържа 2 x M.2 слота и 4 x SATA 6Gb/s порта
Конектори:
|
Брой слотове за памет | 4 |
Аудио контролер | Realtek 7.1 Surround Sound High Definition Audio CODEC |
Интернет контролер | 1 x Realtek 2.5Gb Ethernet, TUF LANGuard |
Размер | Micro-ATX |
Гаранция | 36 месеца |
HDMI | Да |
DVI | Не |
Wi-Fi | Да |
Bluetooth | Да |
USB Type-C | Да |
DisplayPort | Да |
